Взрывозащитные панели являются самым доступным способом обеспечения безопасности на объектах, где могут образовываться опасные концентрации взрывоопасной пыли или газов. Применение средств сброса избыточного давления взрыва в атмосферу, таких как взрывозащитные панели, распространено во многих отраслях промышленности: в горнорудной, металлургической, фармацевтической и энергетической отраслях. Ключевыми отраслями являются предприятия, которые занимаются заготовкой, переработкой растительного сырья и производством продуктов питания. Кроме предприятий аграрной и пищевой промышленности применение взрывозащитных панелей широко распространено и в деревообрабатывающей промышленности. Зачастую всего лишь одна взрывозащитная мембрана может обеспечить целостность дорогостоящего оборудования, а также поможет сохранить жизни работников.
Что такое взрывозащитные панели?
Взрывозащитные панели или мембраны бывают различной конструкции, но в общем виде они представляют собой лист нержавеющей стали, который монтируется при помощи фланцев на технологическое оборудование. Данный стальной лист имеет в своей конструкции ослабляющие, несквозные пропилы, расположенные по краям мембраны по всему периметру листа. В случае резкого повышения давления внутри технологического оборудования, превышающего значение 0,1 бар ± 15% (при температуре 20 ◦С), происходит раскрытие мембраны и избыточное давление выходит в атмосферу, при этом не нарушая целостности самого оборудования, на котором она установлена.
Материалом изготовления мембран является нержавеющая сталь, а в качестве изолирующего и герметизирующего материала может использоваться силикон или полифторэтилен (PTFE). Выбор того или иного материала прокладки зависит от условий, в которых используется взрывозащитная мембрана.
Зачем нужны взрывозащитные панели?
Взрывозащитные панели устанавливаются на технологическое оборудование, внутри которого могут образовываться опасные концентрации взрывоопасной пыли и присутствует риск взрыва в случае попадания источника воспламенения.

Взрывозащитная мембрана по своему назначению выполняет сразу несколько функций:
- Защита технологического оборудования. В случае возникновения взрыва, внутри технологического оборудования создается избыточное давление и, когда это давление достигнет значения 0,1 бар, взрывозащитная мембрана раскроется, а взрывная волна и продукты горения будут удалены из технологической системы в атмосферу. Само оборудование при этом не пострадает.
- Защита персонала. Так как избыточное давление будет выброшено в атмосферу в тот момент, когда взрывозащитная мембрана раскроется, то никаких разрушений технологического оборудования не произойдет и, следовательно, персонал, обеспечивающий работу данного оборудования, не пострадает.
- Обеспечение непрерывности производственного процесса. После высвобождения взрыва необходимо просто заменить взрывозащитные панели на новые, чтобы возобновить производственный процесс. Благодаря этому предприятие сможет избежать длительных простоев, связанных с устранением последствий аварийной ситуации, тем самым сокращая возможные финансовые издержки.
- Соответствие требованиям нормативных документов в области промышленной безопасности. Установка взрыворазрядных устройств является обязательным требованием нормативных документов Республики Казахстан.
Как работают взрывозащитные панели?

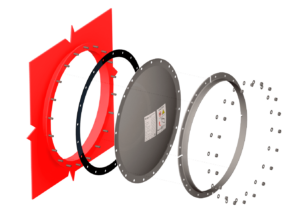

Взрывозащитная мембрана в общем виде состоит из фланца, монтируемого на технологическое оборудование, самой мембраны, представляющей из себя лист нержавеющей стали, прокладки из силикона или полифторэтилена (PTFE) и ответного фланца. При повышении давления выше 0,1 бар взрывозащитная мембрана раскрывается, выпуская энергию взрыва за пределы технологической системы, оставляя целым и невредимым персонал и само оборудование.

На что обратить внимание при выборе взрывозащитных панелей?
Подбор взрывозащитных панелей всегда должен быть основан на расчетах. Ключевым параметром является эффективная площадь высвобождения взрывной волны. Специалисты выполняют необходимые расчеты на основание европейской директивы EN 14491: Dust Explosion Venting Protective Systems (Защитные системы высвобождения взрывов пыли). Для того чтобы выполнить расчет, необходимо знать минимальный набор данных:
- Габаритные размеры защищаемого оборудования. Для аспирационных фильтров дополнительно нужно знать размеры фильтрующих элементов, объем которых необходимо вычесть из общего объема фильтра;
- Параметры взрывоопасной пыли:
- Kst – индекс взрывоопасности пыли.
- Pmax – максимальное давление взрыва.
- Условия, в которых эксплуатируется технологическое оборудование:
- Рабочее давление в системе;
- Наличие режимов работы оборудования с отрицательным давлением (вакуумом);
- Максимальная рабочая температура в системе.
- Место установки технологического оборудования. Взрывозащитные панели могут применяться только при уличном размещении оборудования. В случае установки технологического оборудования внутри помещения подойдет использование устройств беспламенного высвобождения энергии взрыва – пламегасителей, в основании которых установлена все та же взрывозащитная мембрана.
Заключение
Технологическое оборудование, внутри которого возможно возникновение взрыва, должно быть оснащено техническими средствами взрывозащиты, которые, в случае взрыва, помогут снизить тяжесть последствий и исключить вероятность разрушения технологического оборудования и травмирования персонала. Самым простым и доступным средством обеспечения безопасности являются взрывозащитные мембраны. Специалисты ATEX.CENTER KZ помогут вам произвести расчет необходимого количества взрывозащитных панелей и помогут определить оптимальные места их установки, учитывая направление высвобождения взрыва, длину и ширину возможной взрывной волны. Обращаясь к нам, вы можете быть уверены в качестве и эффективности принятых технических решений.
